    Ako zapojiť schodiskový vypínač: Kompletný návod pre domácich majstrov 🧰

    Schodiskový vypínač je nevyhnutnou súčasťou elektroinštalácie v domácnostiach s viacposchodovými priestormi. Umožňuje pohodlné ovládanie osvetlenia z dvoch rôznych miest – napríklad z prízemia aj poschodia. V tomto článku si detailne vysvetlíme, ako zapojiť schodiskový vypínač správne a bezpečne.

     ODPORÚČAME: Kliešte odizolovacie, nástroje na izoláciu | Skrutkovače a bity | Elektroizolačné pásky | Skúšačky a meracie prístroje

    Čo je schodiskový vypínač?

    Schodiskový vypínač, nazývaný aj striedavý vypínač (typ č. 6), je špeciálny typ vypínača, ktorý slúži na ovládanie jedného svetelného okruhu z dvoch miest. Bežne sa používa:

    • pri schodiskách 🪜,

    • v dlhých chodbách,

    • v miestnostiach s viacerými vstupmi.

    Každý schodiskový vypínač má tri svorky – jednu spoločnú (označenú L alebo P) a dve prepínacie (označené L1 a L2, prípadne 1 a 2).

    Potrebný materiál a náradie

    Pred samotnou montážou si pripravte nasledovné:

    Náradie:

    • skrutkovač (plochý a krížový)

    • kliešte na odizolovanie vodičov

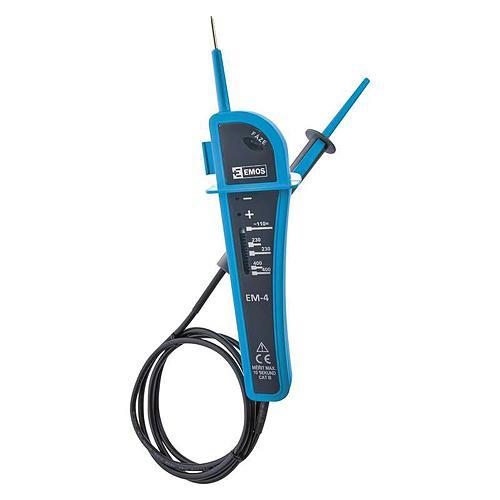

    • skúšačka napätia 🔌

    • izolačná páska

    Materiál:

    • 2x schodiskový vypínač

    • elektrické vodiče (CYKY 3x1,5 alebo 3x2,5 podľa potreby)

    • svietidlo

    • svorky (WAGO alebo klasické)

     ODPORÚČAME: Kliešte odizolovacie, nástroje na izoláciu | Skrutkovače a bity | Elektroizolačné pásky | Skúšačky a meracie prístroje

    Bezpečnosť na prvom mieste ⚠️

    Pred začatím prác:

    1. Vypnite istič v hlavnom elektrickom rozvádzači.

    2. Overte neprítomnosť napätia pomocou skúšačky.

    3. Pracujte len v suchom a dobre osvetlenom prostredí.

    4. Ak si nie ste istí – zavolajte odborníka!

    Schéma zapojenia schodiskového vypínača

    Zapojenie schodiskových vypínačov vyzerá nasledovne:

    Schéma:

           Vypínač A        Vypínač B
       [L] o-----------o [L]
           |           |
          o           o
        [1]           [1]
           \         /
            \       /
             o-----o
            [2]   [2]

                |
             Svietidlo
                |
             N (nulák)

    Popis:

    • Fáza (L) ide do spoločnej svorky prvého vypínača.

    • Prepínacie svorky (L1, L2) medzi vypínačmi sú prepojené.

    • Zo spoločnej svorky druhého vypínača ide vodič k svetlu.

    • Svetlo je zapojené na nulový vodič (N) a ochranný vodič (PE).

    Postup zapojenia krok za krokom 🛠️

    1. Príprava káblov a vypínačov

    • Vytiahnite káble k obom vypínačom a k svetlu.

    • Označte si jednotlivé vodiče (L, L1, L2, N, PE).

    • Odizolujte konce káblov (cca 10-12 mm).

    2. Zapojenie prvého vypínača

    • Do spoločnej svorky (L) pripojte fázový vodič.

    • Do prepínacích svoriek pripojte dva vodiče smerujúce k druhému vypínaču.

    3. Zapojenie druhého vypínača

    • Spojte vodiče z prvého vypínača do príslušných prepínacích svoriek.

    • Zo spoločnej svorky pripojte vodič vedúci k svetlu.

    4. Zapojenie svetla

    • Fázový vodič (z druhého vypínača) pripojte na svorku L svietidla.

    • Nulový vodič (N) a ochranný vodič (PE) pripojte podľa štandardu.

    5. Kontrola a skúška

    • Skontrolujte všetky spoje.

    • Zapnite istič.

    • Otestujte správnu funkciu: svetlo sa musí dať zapnúť/vypnúť z oboch miest.

    Časté chyby pri zapojení ❌

    1. Zámenné vodiče – fáza a prepínacie vodiče sú nesprávne zapojené.

    2. Slabý kontakt – vodiče nie sú dostatočne upevnené v svorkách.

    3. Použitie len jedného vypínača – schéma nebude fungovať.

    4. Nepripojený nulový vodič – svietidlo sa nerozsvieti.

    Tipy a triky pre domácich majstrov 🧠

    • Používajte farebne odlíšené vodiče (napr. čierny pre L, hnedý a sivý pre prepínacie).

    • Označte si vodiče ešte pred inštaláciou – uľahčí vám to prácu.

    • Ak chcete zvýšiť komfort, zvážte inštaláciu časového alebo pohybového senzora.

    Alternatívy: Krížový vypínač a smart riešenia

    Krížový vypínač (typ č. 7)

    Pri potrebe ovládania z troch a viacerých miest je potrebné medzi dva schodiskové vypínače zapojiť krížový vypínač.

    Smart vypínače 🧠💡

    Moderné riešenia umožňujú ovládanie osvetlenia cez aplikáciu alebo hlasového asistenta. Výhody:

    • bez nutnosti ťahania nových káblov

    • možnosť automatizácie

    • diaľkové ovládanie

    Záver

    Zapojenie schodiskového vypínača nie je zložité, no vyžaduje presnosť, správne náradie a dodržiavanie bezpečnostných zásad. Ak sa rozhodnete pustiť sa do toho sami, dôsledne sledujte schému a overujte každý krok.

    Nezabúdajte – ak máte pochybnosti, radšej zavolajte elektrikára. Bezpečnosť musí byť vždy na prvom mieste ⚡.

    📌 Zhrnutie

    Na zapojenie schodiskového vypínača potrebujete:

    1. Dva schodiskové vypínače

    2. Správne vodiče (CYKY 3x1,5)

    3. Náradie a skúšačku

    4. Presnú schému

    5. Trpezlivosť a pozornosť

    ➡️ Výsledok? Ovládanie svetla z dvoch miest bez problémov!
